Hik Central Professional ISUPでカメラを登録する

通常のカメラの登録方法



 今回は、Hik Central Professionalにカメラを追加する方法について説明したい。まず、通常の登録方法については、以下のURLを参考にして欲しい。



www.networkcamera.work



※重要な注意点として※

 本記事では、Hik Central Professionalのインストールや設定方法を記載しているが、筆者もまだ勉強中のため、間違ったことを記載している可能性がある。正確な設定手順については、メーカーのマニュアルを参照して欲しい。

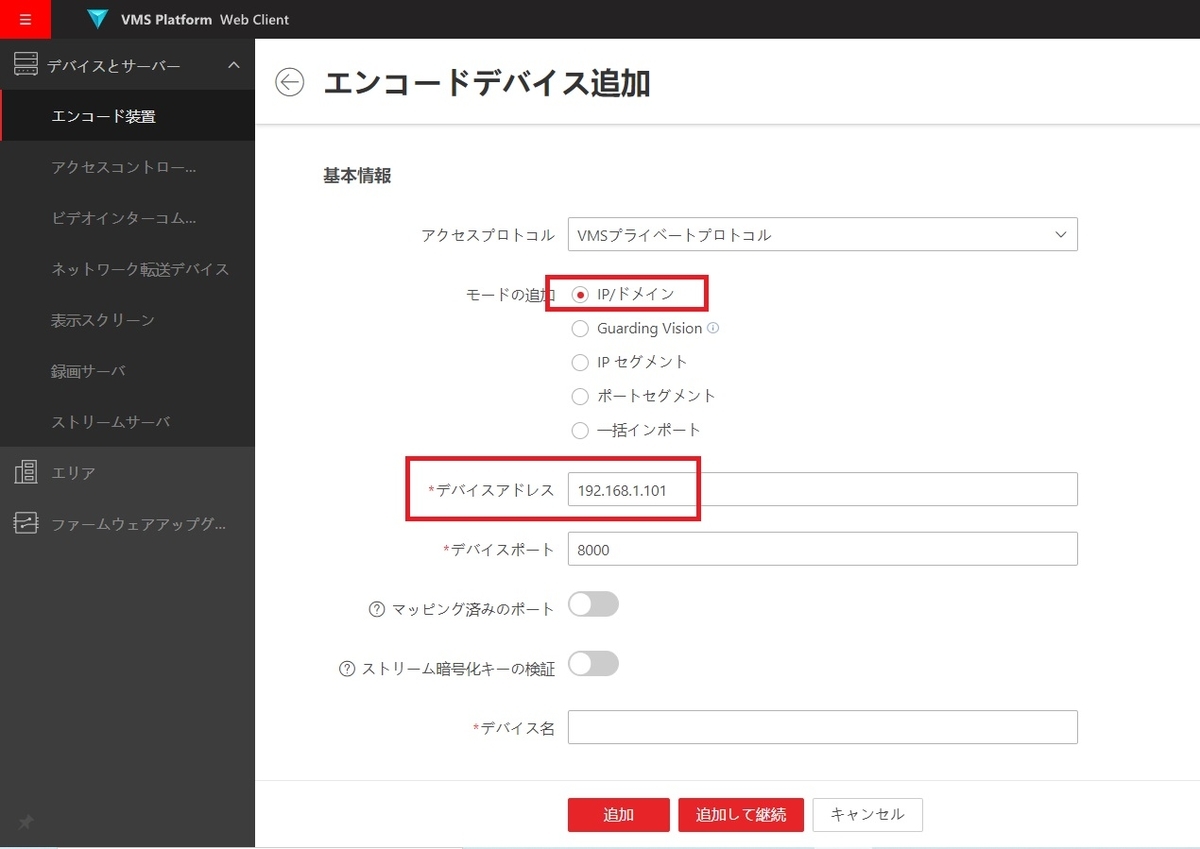

 このように、通常カメラを登録する場合、PC側からカメラのIPアドレスを指定して登録することになる。



f:id:networkcamera:20211205080737j:plain

f:id:networkcamera:20211205080908j:plain







 しかし、ISUPを利用すると、カメラ側からHCP用のPCのIPアドレスに対してカメラを登録することができるのだ。具体的な設定方法について説明したい。



ISUPによるカメラの登録方法



 まず、PC側でISUPによる登録を有効化しておく必要がある。



f:id:networkcamera:20211205081301j:plain

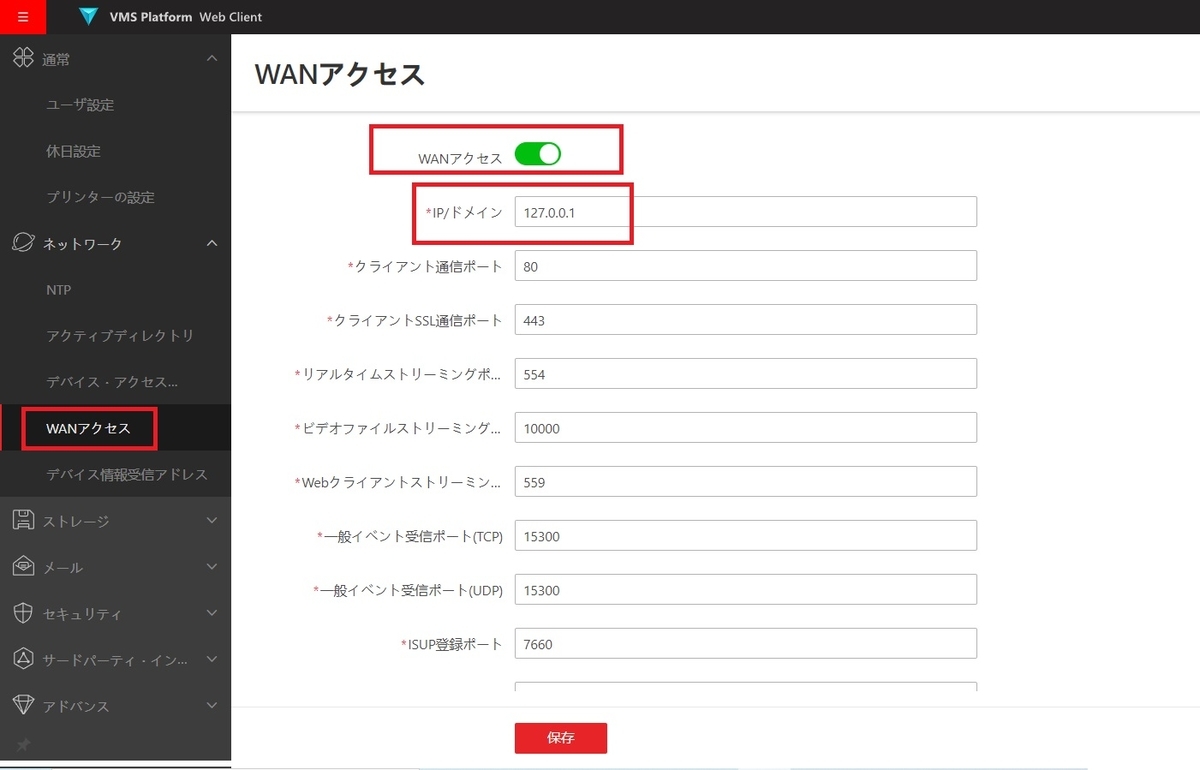

 『VMS Platformウェブショートカット』を起動し、『システム設定』を押下する。『ネットワーク』の設定項目より『WANアクセス』を押下する。



 WANアクセスのスライドボタンを【ON】に変更する。IPドメインにサーバーのドメインまたはIPアドレスを入力する。

  ※この時、ISUPの登録ポートを確認しておく。上記では【7660】となっている。



 入力後は『保存』ボタンを押下する。



f:id:networkcamera:20211205083944j:plain

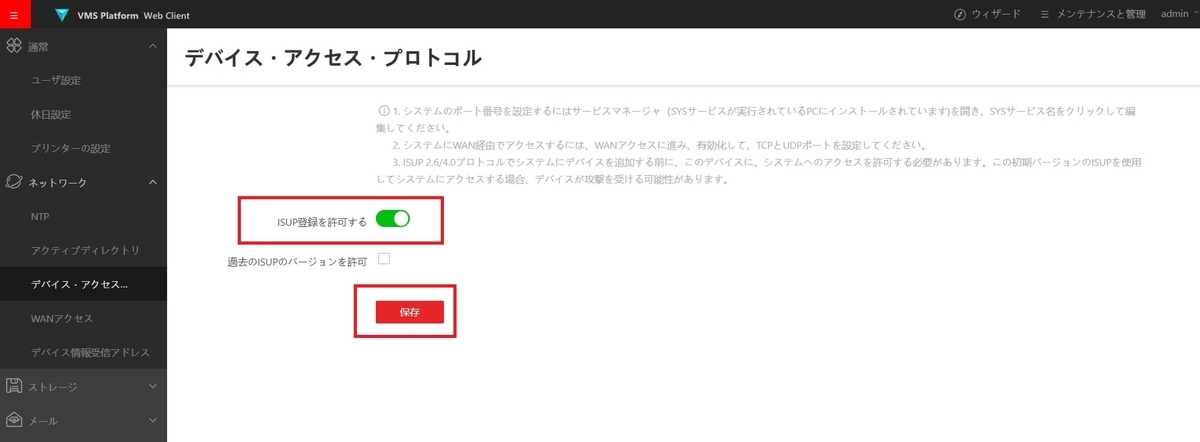

 また、『デバイス・アクセス・プロトコル』で『ISUP登録を許可する』のスライドボタンが有効化されていることを確認する。



 設定後は『保存』ボタンを押下する。

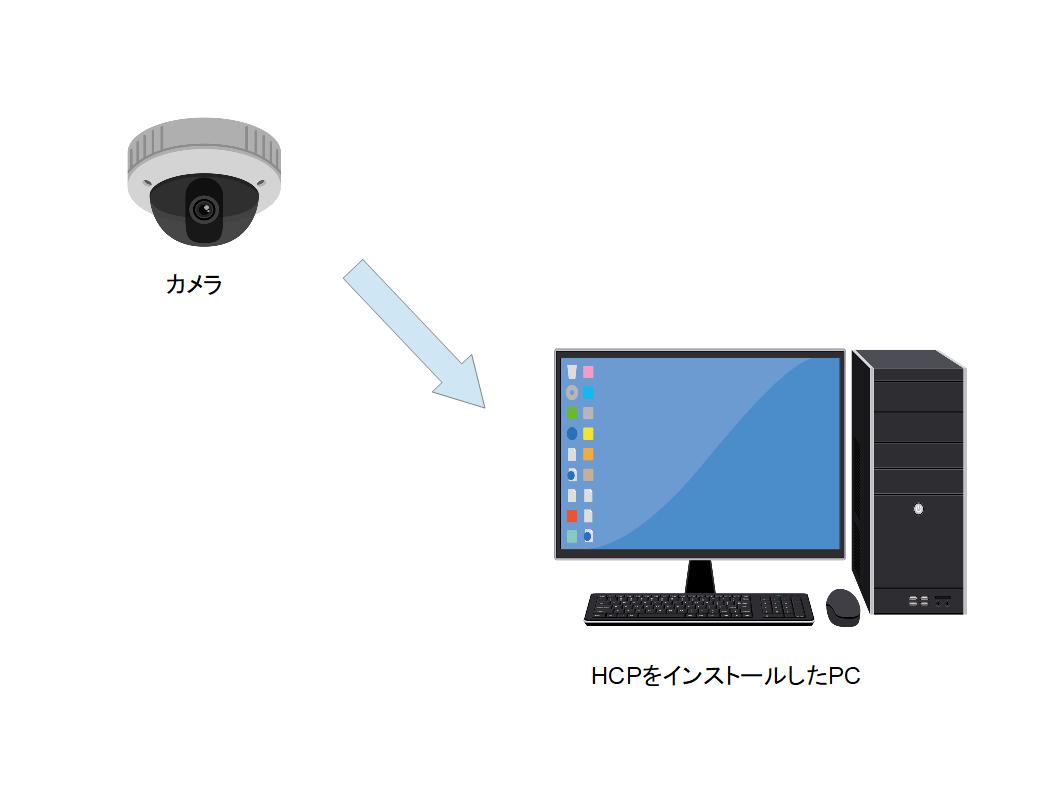

 続いて、カメラ側の設定を行う。つまり、カメラ側からHCPのIPアドレスを指定してカメラ登録を行うのだ。



f:id:networkcamera:20211205082317j:plain



f:id:networkcamera:20211205082500j:plain

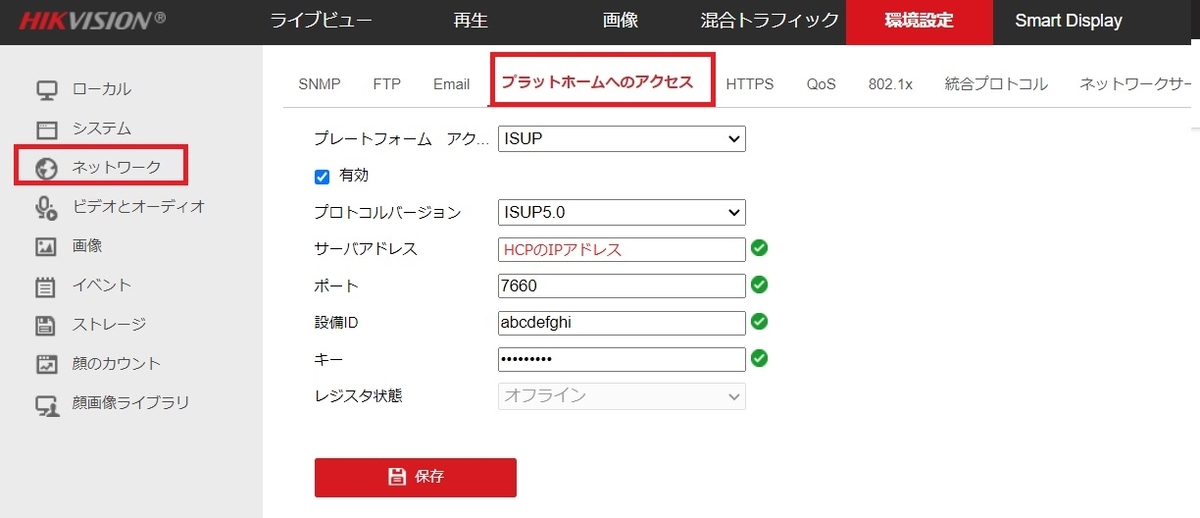

 カメラにブラウザでログインし、『ネットワーク』の設定画面を開く。『プラットフォームへのアクセス』でプラットフォームを『ISUP』を選択する。



 『□有効化』のチェックボックスにチェックを入れる。プロトコルのバージョンで、ISUP5.0を選択する。サーバー(HCPのPC)のIPアドレス、ポート番号、任意の設備ID、任意のキーを入力する。



 入力後は保存ボタンを押下する。



f:id:networkcamera:20211205082847j:plain

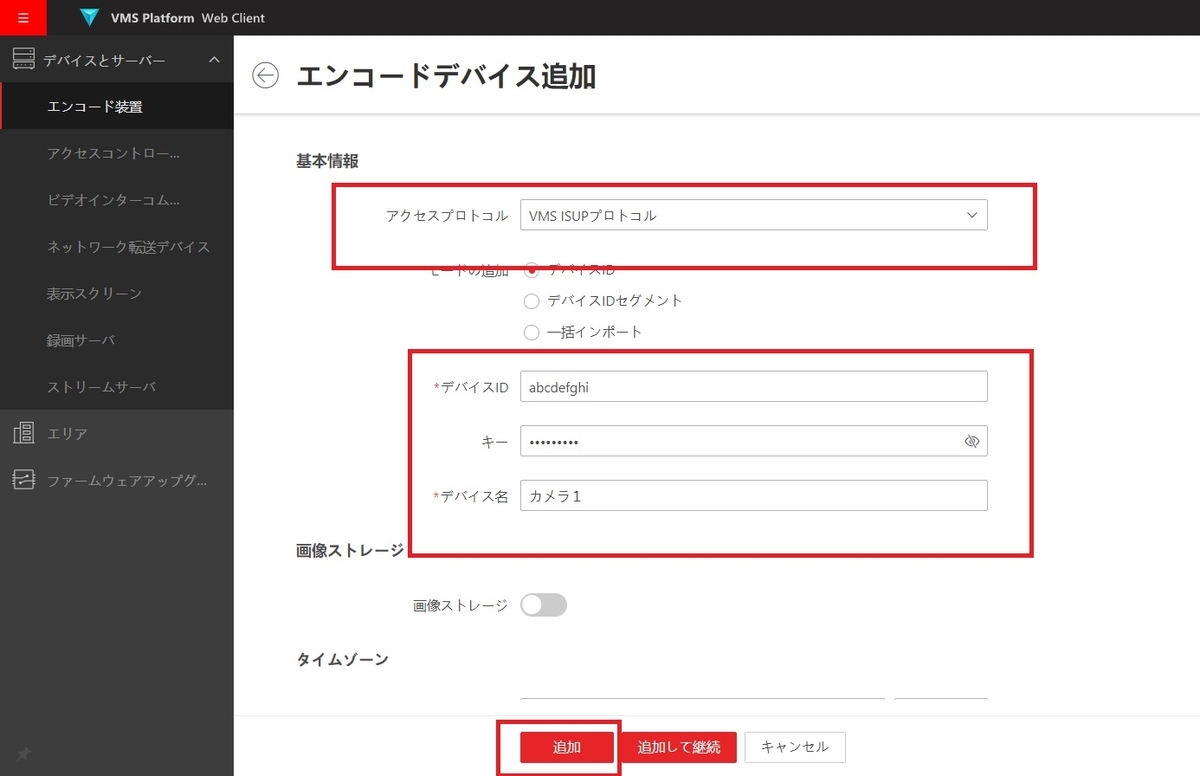

 HCPのカメラ(エンコード装置)の登録画面を開く。アクセスプロトコルで『VMS ISUPプロトコル』を選択する。先ほどカメラに設定していた『デバイスID』『キー』と『任意のデバイス名』を入力する。



 これでカメラをHCPに追加することができる。



ISUPの活用シーンとして

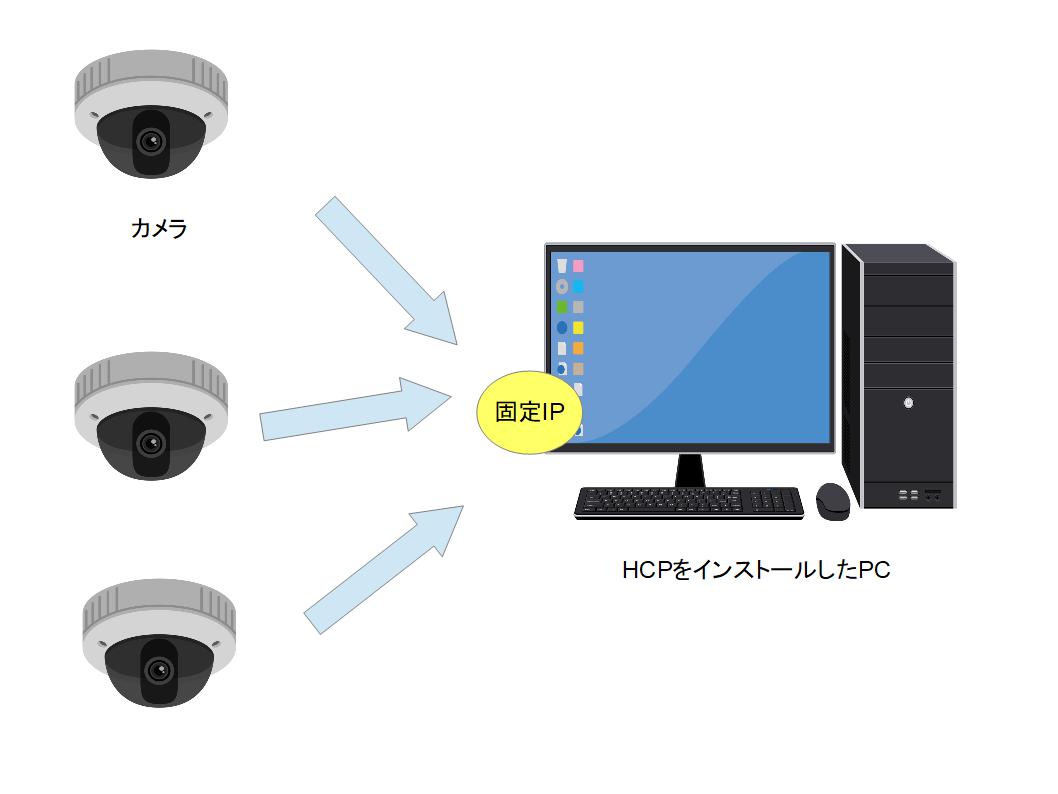

 ISUPの活用シーンとしては、中央監視システムなどである。例えば、通常、複数拠点のカメラをHCPに追加する場合、VPNを構築したり、各拠点に静的なIPアドレスを契約し、割り当てする必要がある。



 しかし、ISUPを利用すると、HCP側に固定IPアドレスを契約すれば各カメラの登録が可能になるのだ。



f:id:networkcamera:20211205083622j:plain



 複数拠点を集中管理サーバーなどで統合管理したいユーザーはISUPによる運用も検討してみると良いだろう。



【追記事項】



 *もしも、上記の設定でも、うまく接続ができない場合、Windowsファイアウォールが影響している可能性がある。以下を開放するようにしてほしい。



  ①TCP:7332

  ②TCP:7660

       ③UDP:7334



      ※上記はISUPのポートを7660で設定していた場合の例
